Ступень ПС-3

от 4 824 руб.

Количество:

Напишите нам в мессенджер!

Наименование: Ступени ПС

Технические условия: Серия 503-0-17

Длина, мм: 2250

Ширина, мм: 340

Высота, мм: 70

Вес 1 шт, т: 0,140

Объем бетона, м.куб: 0.054

Класс бетона по прочности: В15 (М200)

Описание


Ступени ПС - это элементы сборной железобетонной конструкции, которые используются для устройства лестничных сходов пешеходных мостов, расположенных над железнодорожными путями. Мостовой лестничный сход, как и любая другая лестница, представляет собой ряд ступеней, закрепленных на прочном каркасе и предназначенных для спуска и подъема пешеходов. Конструкция такого сооружения может включать в себя отдельные ступени, косоуры, подкосоурные балки, лестничные площадки, опорные плиты, а также перильные ограждения. Главным преимуществом сборного мостового схода является возможность создания лестничных маршей с любыми параметрами по длине, ширине и углу наклона. Высота подъема железобетонной лестницы может варьироваться от четырех до двенадцати метров и состоять из одного либо нескольких пролетов с промежуточными площадками.

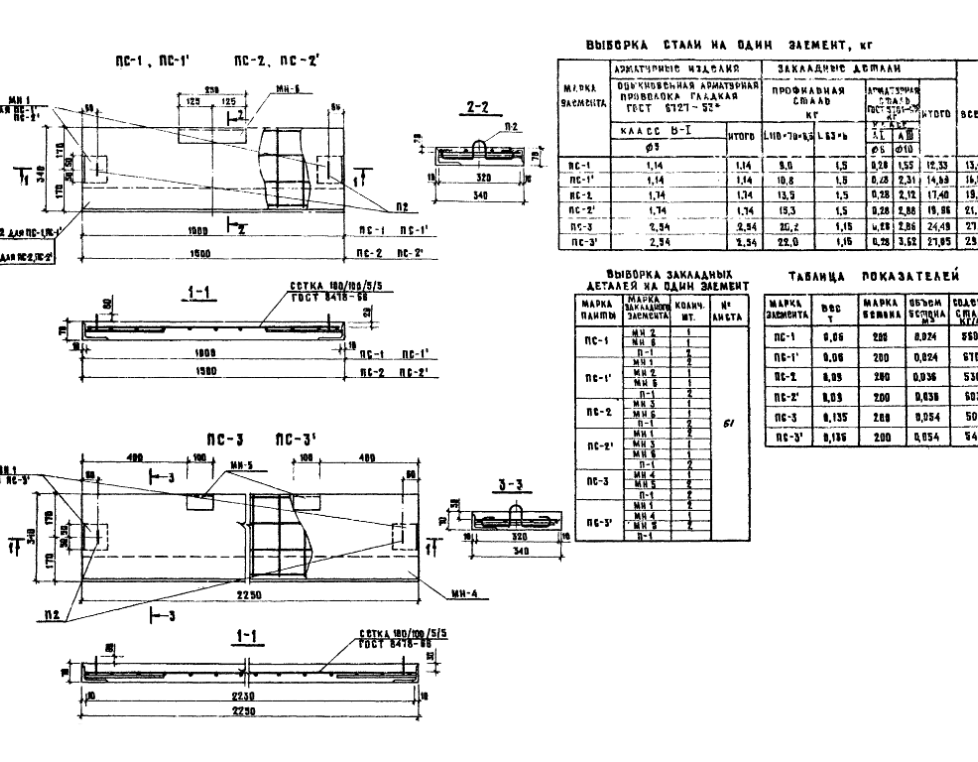

Внешне ступени Ступень ПС-3 представляют собой плоские прямоугольные плиты, оснащенные монтажными петлями для удобного подъема и установки, а также закладными деталями, предназначенными для надежного соединения с другими элементами лестничного схода. Конструкция лестничных ступеней заводского изготовления полностью соответствует заявленной документации и чертежам, а также удовлетворяет заявленные требования по прочности, жесткости и трещиностойкости. Всего разработано три типоразмера железобетонных ступеней ПС в двух вариантах исполнения по закладным деталям. Длина железобетонных ступеней может составлять 1000, 1500 либо 2250 мм, в то время как ширина и высота имеют фиксированные параметры, равные 340 и 70 мм, соответственно. Сочетание тяжелого бетона и стальной арматуры позволяет ступеням Ступень ПС-3 выдерживать постоянные механические, вибрационные и ударные нагрузки в течение длительного эксплуатационного срока.

Железобетонные ступени Ступень ПС-3 рассчитаны на применение в любых климатических зонах с расчетной температурой наружного воздуха самой холодной пятидневки до -40 градусов, а также в районах с повышенной сейсмической активностью до 6 баллов включительно. Монтаж данных ЖБИ изделий может осуществляться сразу после установки и закрепления лестничного каркаса, состоящего из железобетонных косоуров и подкосоурных балок. Детально просчитанная геометрия всех железобетонных элементов обеспечивает сборному лестничному маршу такой же уровень прочности и безопасности, как в монолитной конструкции. К тому же, возникшая в процессе эксплуатации поломка монолитной конструкции может повлечь за собой демонтаж и полную замену всей лестницы, в то время как у сборного лестничного марша достаточно будет заменить только одну поврежденную часть.

Особенности маркировки

На примере рассмотрим маркировку железобетонных ступеней типа ПС-3 следует читать как:

  • ПС - лестничная ступень
  • 3 - типоразмер изделия по длине

Технические характеристики

От эксплуатационных свойств железобетонных ступеней зависит надежность, устойчивость и долговечность всего лестничного марша, поэтому к качеству изготовления этих ЖБИ изделий предъявляются достаточно высокие требования.

Для изготовления лестничных ступеней Ступень ПС-3 принято использовать тяжелый бетон класса В22.5 (М300) - В30 (М400), по прочности на сжатие с морозостойкостью F50-F150 и водонепроницаемостью W6-W8. Класс бетона по морозостойкости и водонепроницаемости назначается в зависимости от условий эксплуатации и района строительства. Тяжелый бетон традиционно используется для производства ЖБИ изделий с постоянной механической нагрузкой, так как обладает достаточно большой прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Помимо этого, в бетонную смесь могут быть добавлены специальные присадки, улучшающие эксплуатационные характеристики готового изделия и повышающие его гидрофобную защиту.

Армирование ступеней Ступень ПС-3 выполняется с применением стержневой горячекатаной гладкой арматуры класса A-I либо стержневой горячекатаной арматуры периодического профиля класса A-II или A-III в соответствии с ГОСТ 5781-75 и ГОСТ 380-71. Диаметр стержней и размер армирующего каркаса зависит от условий эксплуатации в месте установки данных ЖБИ изделий. Соединение стержней в каркас производится с помощью вязальной проволоки Bp-I либо контактной точечной электросварки. Другие виды сварки не допускаются. Стальной арматурные каркас, закладные детали и монтажные петли в обязательном порядке проходит антикоррозийную обработку, которая позволяет продлить срок службы фундаментов в условиях агрессивной среды.

Особенности производственного процесса

Производством железобетонных ступеней Ступень ПС-3 занимаются ЖБИ заводы, дилерами которых мы являемся. Каждый завод оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на каждой стадии производства. Железобетонные ступени Ступень ПС-3 изготавливаются согласно Типовому проектному решению 503-0-17 «Элементы ограждений автомобильных дорог». Данные материалы предусматривают для готовых ЖБИ изделий строгое соответствие следующим характеристикам:

  • Жёсткость, прочность и устойчивость изделий к возникновению трещин
  • Физическая прочность, водонепроницаемость и морозостойкость бетона
  • Обязательная гидроизоляция изделий (защита от коррозии)
  • Толщина защитного бетонного слоя, вплоть до арматуры

Производятся железобетонные ступени Ступень ПС-3 путем формования в горизонтальных металлических опалубках. Формование всех ЖБИ изделий осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических опалубок, внутрь которых помещается стальной армирующий каркас. Пока опалубка заполняется бетонной смесью, параллельно запускаются специальные вибраторы, установленные внутри формы, для равномерной усадки бетонной смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и обеспечить необходимую плотность готового ЖБИ.

Метод вибрационного литья также предполагает подготовку стальных армирующих каркасов, которые помещаются в формы для последующей заливки бетонной смесью. При использовании метода вибрационного литья бетонная смесь заливается в металлическую либо металлопластиковую опалубку в несколько приемов. Усадка бетонной смеси выполняется с помощью глубинного вибратора, после чего её тщательно выравнивают. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетонной смеси, формы выдерживаются в сухом помещении до полного затвердения.

К выбору бетонной смеси при производстве ступеней Ступень ПС-3 подходят с особой тщательностью в силу того, что на данные ЖБИ будет приходиться достаточно большая доля нагрузки. Для изготовления тяжелого бетона принято использовать бетонную смесь с добавлением известнякового либо гранитного щебня, фракционность которого зависит от области применения железобетонных изделий. Также в бетонную смесь могут быть добавлены специальные присадки, увеличивающие прочность готовых ЖБИ, если того требует строительный проект. Пластифицирующие, газообразующие и воздухововлекающие добавки, которые также могут входить в состав бетонной смеси, обеспечивают необходимый уровень морозостойкости, что позволяет ЖБИ изделиям выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности.

Главным документом любого изделия, изготовленного на ЖБИ заводе, является технический паспорт (сертификат качества), который выдается после проведенных испытаний на соответствие заявленным требованиям ГОСТ. В техническом паспорте прописана маркировка, дата изготовления, номер партии и количество изделий в партии, наименование завода-производителя, марка и прочность бетона, показатель морозостойкости и водонепроницаемости, геометрические параметры и вес, а также номер ГОСТ, в соответствии с которым изготавливались ступени Ступень ПС-3. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.

Преимущества покупки ЖБИ изделий в компании «ДСК-Столица»:

  • Низкие цены
  • Быстрое оформление заказа
  • Изделия высокого уровня качества, полностью соответствующие ГОСТ
  • Помощь в выборе, расширенные консультации от опытных специалистов
  • Возможность произведения оплаты несколькими способами

Купить ступени Ступень ПС-3 по выгодной цене с доставкой в любую точку РФ можно на нашем ЖБИ сайте. Для этого достаточно выбрать необходимые изделия и оформить заказ через личный кабинет. Если у Вас возникли вопросы и требуется консультация - напишите в чат, позвоните или оставьте свой номер телефона для обратного звонка, наш оператор свяжется с Вами в течение нескольких минут!


Технические характеристики Ступень ПС-3

Государственный стандарт


Технические условия:

Серия 503-0-17

Размеры


Длина, мм:

2250

Ширина, мм:

340

Высота, мм:

70

Масса


Вес 1 шт, т:

0.140

Объем


Объем бетона, м.куб:

0.054

Марка бетона


Класс бетона по прочности:

В15 (М200)
