Наименование: Плиты лотков ПП

Технические условия: Серия 3.006.1-2.87

Длина, мм: 3600

Ширина, мм: 400

Высота, мм: 100

Вес 1 шт, т: 0,380

Объем бетона, м.куб: 0.15

Класс бетона по прочности: В15 (М200)

Описание


Плиты лотков ПП 10 - это элементы сборной железобетонной конструкции, которые применяются при строительстве теплотрасс, а также различных каналов и тоннелей, расположенных под землей. При прокладке подземных коммуникаций большое внимание уделяется целостности и герметичности конструкции, а также её способности выдерживать значительные нагрузки. Сборная конструкция из ЖБИ изделий надежно защищает расположенные внутри инженерные коммуникации от воздействия неблагоприятных внешних факторов, среди которых избыточное давление и проседание почвы, перепады температур, вибрации и механические нагрузки. Максимальная глубина заложения конструкции под землей составляет шесть метров, поэтому для изготовления подкладных плит ПП применяется только качественный тяжелый бетон и стальная арматура в соответствии с требованиями Серия 3.006.1-2.87.

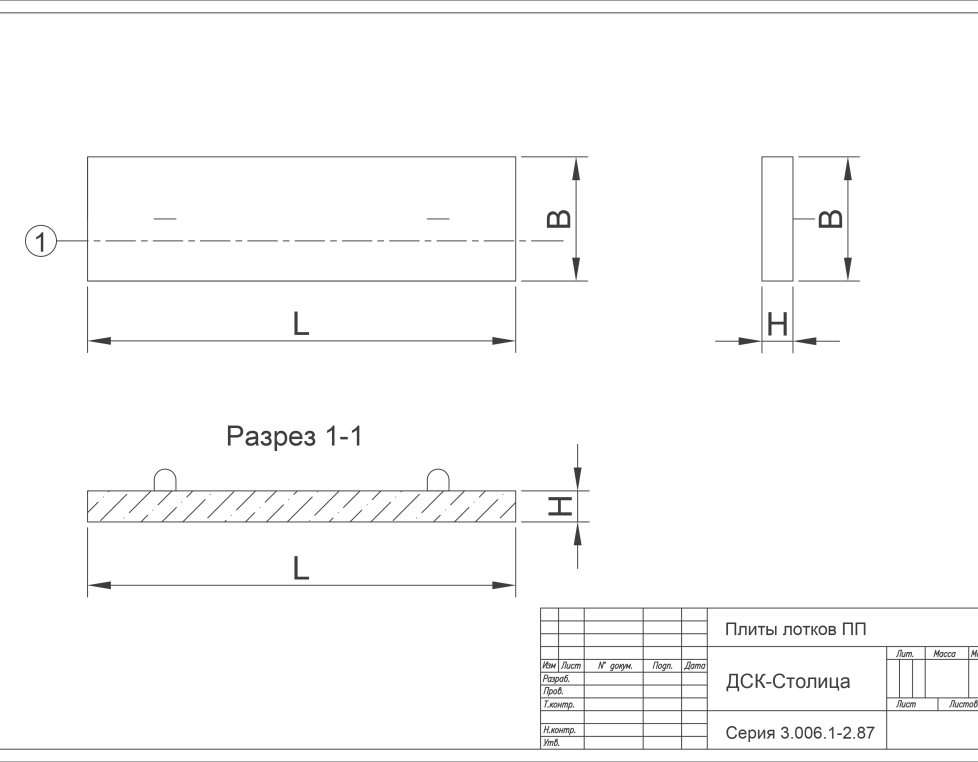

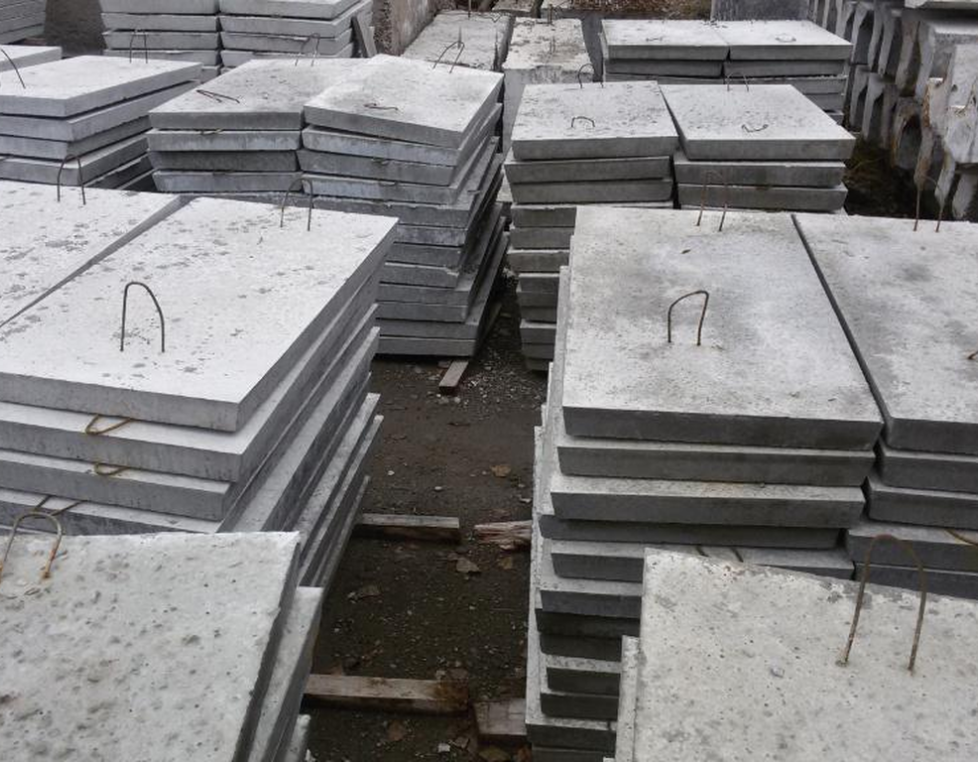

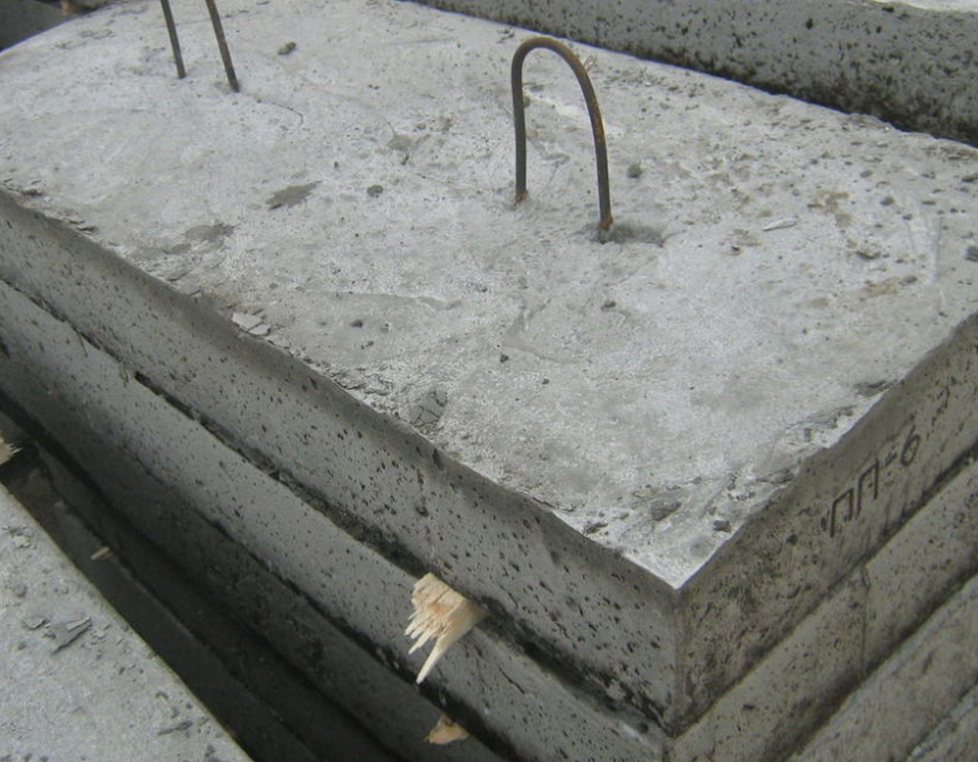

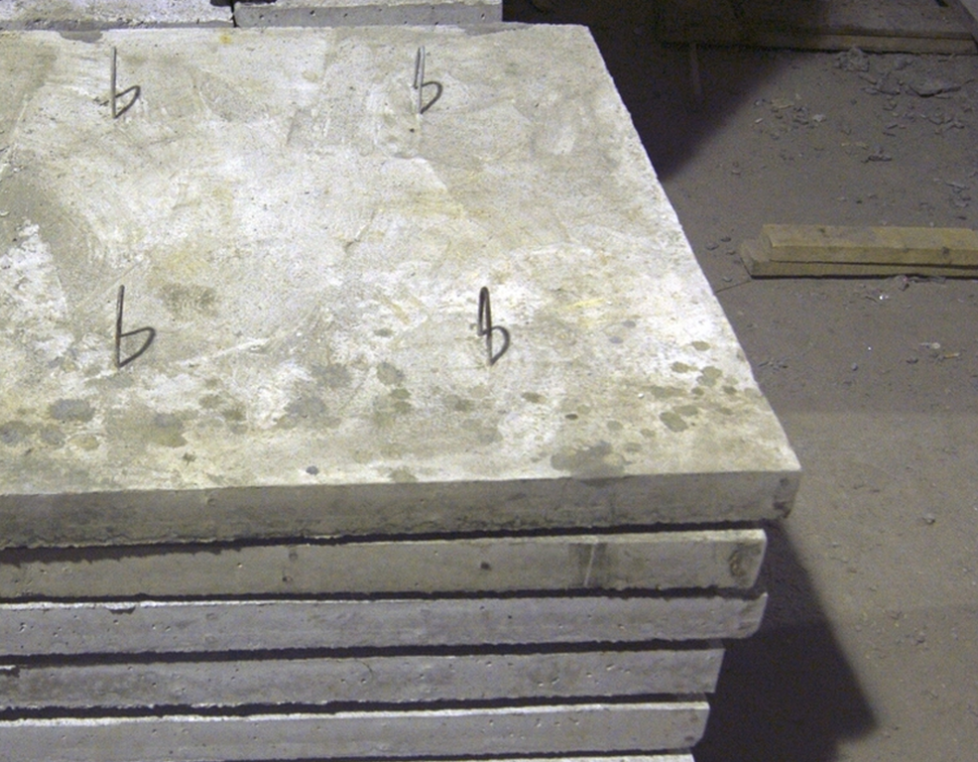

Плиты лотков ПП, или подкладки, представляет собой плоские железобетонные изделия прямоугольной формы с двумя монтажными петлями. Подкладки устанавливают преимущественно в местах стыковки лотковых элементов, так как другие части канала не нуждаются в дополнительном усилении. Плиты ПП могут использоваться как при обустройстве обычных подземных каналов, так и при строительстве каналов под автомобильными или железнодорожными полотнами. Изделия помогают сохранить герметичность теплотрассы, обеспечивая при этом дополнительную теплоизоляцию. Благодаря тому, что данные ЖБИ предотвращают смещение других элементов конструкции, их активно применяют в районах с повышенной сейсмической активностью и просадочным грунтом, а также местах, насыщенных грунтовыми водами, где присутствует высокий риск проседания конструкции канала либо разрыва трубопровода.

Теплотрассы из сборного ЖБИ обладают высокой прочностью, невосприимчивы к сдвигам и смещению почвы, устойчивы к воздействию влаги, не подвержены коррозии, деформации и гниению, а также могут использоваться в любых климатических зонах, включая районы с сейсмической активностью. К основным преимуществам подкладных плит ПП относится универсальность конструкции, позволяющая использовать данные ЖБИ плиты для решения целого ряда строительных задач, а также высокая прочность (с запасом на динамические нагрузки), пожаробезопасность и доступная стоимость. Подбор ЖБИ изделий данной категории будет зависеть от особенностей почвы, типа и объема сооружаемых коммуникаций, а также возможного давления от расположенной рядом проезжей части. Все необходимые ЖБИ изделия для инженерного строительства Вы можете подобрать в нашем каталоге по выгодной цене и с быстрой доставкой на объект!

Особенности маркировки плит лотков ПП

На примере рассмотрим как следует читать маркировку ПП 9:

  • ПП - плита перекрытия лотков подкладная
  • 9 - порядковый номер изделия

На примере рассмотрим как следует читать маркировку ПП 51-64:

  • ПП - плита перекрытия лотков
  • 51- длина изделия
  • 64 - ширина изделия

Технические характеристики

Изготавливаются плиты лотков ПП из тяжелого бетона класса не ниже В25 (М350) по прочности на сжатие. Бетон этой марки обладает морозостойкость не менее F100, водонепроницаемостью не менее W6 и относится к элитным категориям строительных смесей. Особенно высоки прочностные характеристики этой марки бетона на износоустойчивость и сопротивляемость к воздействию агрессивной внешней среды. Для увеличения прочностных характеристик, лотковые плиты ПП армируются сварными сетками из стали класса А-I и А-III, а также проволокой класса Вр-I. Сварные сетки, которыми осуществляется армирование, придают плитам дополнительную прочность и устойчивость к разрушениям. Также в процессе производства предусматривается закладка в основание плиты стальных петель, относящихся к типу П-9 и УП-1-4. Железобетонные плиты лотков эксплуатируются в сложных условиях, поэтому все металлические элементы в обязательном порядке подвергаются антикоррозионной обработке, а в бетонную смесь добавляют специальные присадки, придающие плитам ряд дополнительных защитных качеств.

Особенности производственного процесса С учетом того, что плиты лотков ПП выполняют важную функцию, предотвращая смещение конструкции, и им приходится выдерживать значительные нагрузки в течение длительного эксплуатационного периода, в процессе изготовления данных железобетонных изделий уделяется большое внимание их прочностным и качественным характеристикам.

Схема изготовления плит лотков ПП выглядит следующим образом:

  • Подготовка бетонной смеси
  • Установка арматуры
  • Формование панели
  • Набор бетоном необходимой прочности
  • Извлечение изделия из формы
  • Нанесение на поверхность защитного слоя и маркировки

При изготовлении железобетонных подкладных плит ПП используются такие составляющие, как: цемент, выступающий в роли вяжущего вещества; вода; щебень, песок или керамзит, служащие наполнителями; различные присадки, увеличивающие прочность материала и его стойкость к воздействию агрессивной среды. Чтобы улучшить стойкость изделий к механическим и химическим воздействиям, панели покрывают специальным полимерным раствором, который повышает износостойкость изделия и улучшает его химическую структуру.

Производство данных ЖБИ осуществляется методом вибрационного прессования либо методом вибрационного литья. Метод вибрационного прессования предполагает использование металлических форм (опалубок), смазанных изнутри маслом. Опалубки устанавливают в месте формовки и помещают в них стальной арматурный каркас. Форма заполняется бетоном, в ходе этого процесса периодически запускают вибраторы, установленные внутри для равномерной усадки смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового ЖБИ изделия. Для повышения прочности ЖБИ изделия в период нахождения заготовки в формовочной емкости осуществляется ее пропаривание. Когда бетон набирает достаточный уровень прочности, производят распалубку изделия с применением крана-балки. Демонтированную форму тщательно промывают, смазывают и перемещают на другое место.

Метод вибрационного литья предполагает проведение подготовки каркасных арматурных основ для ЖБИ изделий: каркасные основы монтируют в формы для их последующей бетонной заливки. При использовании данного метода, бетонная смесь заливается в металлическую или металлопластиковую форму в несколько приемов. Укладка смеси выполняется глубинным вибратором, после чего её выравнивают в формах. Данная технология предполагает перемешивание смеси инструментом с фибровым волокном, сделанным из пластика или металла. Формы выдерживаются в сухом помещении требуемое время до полного затвердения. В помещении при этом необходимо поддерживать номинальную температуру и влажность, а также контролировать чтобы бетон поднялся и удерживал заданную форму. Ускорить процесс схватывания можно путем добавления специальных растворов, повышающих в том числе и прочность готовых ЖБИ изделий.

Особое внимание при производстве плит ПП уделяется защитному слою бетона. Защитный бетонный слой помогает защитить арматуру, находящуюся внутри изделия. Так, толщина плиты до 100 мм предполагает наличие защитного слоя не менее 15 мм. Соответственно, в плите с большей толщиной должно быть не менее 20 мм слоя бетона. Предельно допустимые отклонения по геометрическим параметрам изделий не должны превышать более 10 мм в длину, 6 мм в ширину, и не более 2 мм по толщине.

Главным документом любого ЖБИ изделия является технический паспорт или сертификат качества, который выдается после проведенных испытаний на соответствие требованиям ГОСТ. В техническом паспорте содержится информация о маркировке изделия, дата его изготовления, номере партии и количестве изделий в ней, наименовании завода-производителя ЖБИ, марке и прочности бетона, показателях морозостойкости и водонепроницаемости, геометрических параметрах и весе готового изделия, а также номер ГОСТ, в соответствии с которым изготавливались плиты лотков ПП. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.

Преимущества покупки железобетонных изделий в «ДСК-Столица»:

  • Низкие цены
  • Быстрое оформление заказа
  • Изделия высокого уровня качества, полностью соответствующие ГОСТ
  • Помощь в выборе, расширенные консультации от опытных специалистов
  • Возможность произведения оплаты несколькими способами

Купить плиты лотков ПП по выгодной цене с доставкой в любую точку РФ можно на нашем ЖБИ сайте. Для этого достаточно выбрать необходимые изделия и оформить заказ через личный кабинет. Если у Вас возникли вопросы и требуется консультация - напишите в мессенджер, позвоните или оставьте свой номер телефона для обратного звонка, наш оператор свяжется с Вами в течение нескольких минут!

Свяжитесь с экспертом

Технические характеристики ПП 10

Государственный стандарт


Технические условия:

Серия 3.006.1-2.87

Размеры


Длина, мм:

3600

Ширина, мм:

400

Высота, мм:

100

Масса


Вес 1 шт, т:

0.380

Объем


Объем бетона, м.куб:

0.15

Марка бетона


Класс бетона по прочности:

В15 (М200)
