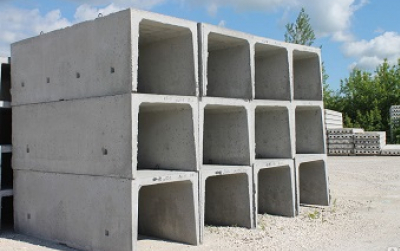

Лотки железобетонные

Железобетонные лотки по праву считаются одними из самых популярных ЖБИ товаров на нашем сайте: простая и универсальная конструкция позволяет применять данные изделия во многих сферах строительства, например, в дорожном, инженерном, при возведении мостов, каналов и тоннелей. ЖБИ лотки используются для создания водоотводных конструкций, при прокладке труб водоснабжения с горячей и холодной водой, для изоляции проводимых внутри лотков различных инженерных коммуникаций (электрических кабелей, трубопроводов тепловых сетей и тд.) и их защиты от быстрого разрушения из-за негативного воздействия окружающей среды. Использование лотков гарантирует долговечную и эффективную работу любой системе коммуникаций и трубопроводу.

Лотки из железобетона могут быть установлены как внутри зданий, если необходимо организовать отвод технических жидкостей или атмосферных осадков, так и на открытых участках, с Лотки железобетонные различным уровнем нагрузки, включающих автомобильные и железные дороги, аэропорты, парковые зоны, тротуары, стадионы, дворы, площадки, линии электропередач, АЗС и пр. Изделия способны выдерживать значительные нагрузки в течение длительного эксплуатационного срока благодаря сочетанию таких материалов, как тяжелый бетон высоких классов по прочности на сжатие и стальная арматура из сварных сеток и пространственных каркасов. Железобетонные лотки быстро монтируются, удобны в техобслуживании и позволяют снизить общую стоимость затрат при любом виде строительства, с учетом их использования.

ЖБИ изделия представляют собой вытянутую скобу трапециевидной или П-образной формы, которая устанавливается открытой частью вверх либо вниз, в зависимости от назначения возводимой конструкции. При установке лотка открытой частью вверх, изделие может быть перекрыто плитой покрытия необходимого размера, а при монтаже лотка открытой частью вниз, его устанавливают поверх плиты днища канала. Получившийся короб позволяет быстро производить ремонт или замену поврежденной части трубопровода без затратного разрывания всей траншеи. Кроме того, сборный канал из лотковых элементов препятствует движению и обвалу грунта, защищает расположенные внутри трубы и кабели от механических повреждений, коррозии, атмосферных осадков и перепадов температур.

Помимо универсальности, железобетонные лотки можно назвать довольно практичным строительным материалом. Это качество характеризуется тем, что лотки тепловых сетей могут быть использованы также для обустройства системы водоотвода на автомобильной или железной дороге, и наоборот. Обратите внимание, что ассортимент предлагаемой продукции в нашем каталоге постоянно пополняется. Если у Вас возникли трудности с выбором железобетонного лотка, или Вы сомневаетесь, подойдет ли конкретный лоток именно для Вашего проекта, позвоните по одному из телефонов в шапке нашего ЖБИ сайта, напишите в чат или закажите обратный звонок. Наши операторы всегда на связи, готовы проконсультировать и помочь с выбором железобетонных изделий, которые необходимы именно Вам.

Разновидности железобетонных лотков

Железобетонных лотков существует огромное множество: они могут отличаться конструкцией, сферой применения и способом установки. Исходя из этих критериев, выделяют три основные подгруппы лотков:

  • Водоотводные
  • Кабельные
  • Для тепловых сетей

Водоотводные лотки применяются для сбора и транспортировки дождевой воды и талого снега с территории автомобильных и железных дорог, мостов, а также жилых и промышленных зон, складских территорий. С помощью водоотводных лотков обустраивают дренажные, канализационные и коллекторные системы. Данный вид ЖБИ изделий рассчитан на эксплуатацию в агрессивной среде, вызванной переменными климатическими условиями и высоким уровнем влажности. Водоотводные лотки могут быть как цельной конструкции, так и сборные, сплошные или с проемом для вертикального водостока. В зависимости от своих функций, железобетонные лотки подразделяются на:

  • Водопропускные - для отвода воды с помощью самотека
  • Ливневые - для сбора и транспортировки ливневых вод
  • Канализационные - для отвода сточных вод в коллекторы
  • Телескопические - для отвода осадков с насыпей, мостов и склонов
  • Прикромочные - для отвода осадков с автомобильных и железных дорог к откосам
  • Дренажные - для сбора и отвода осадков с территорий жилых зон

Кабельные лотки используются для устройства наземных и подземных коммуникационных сетей - они защищают электрические кабели и кабели связи, находящиеся под высоким напряжением, от контакта с грунтовыми водами, предотвращают их повреждения и разрывы. Особенностью конструкции данных лотков является наличие специальных закладных деталей, расположенных на внутренней поверхности стенок изделий и служащих для надежного закрепления кабелей внутри конструкции. Кроме того, внутри лотка возможна установка дополнительных перегородок и разделительных элементов. Кабельные лотки устанавливаются на небольшом заглублении, сверху накрываются плитой покрытия и засыпаются грунтом. Железобетонная плита-крышка исключает попадание земли или мусора непосредственно на электрический кабель.

Железобетонные лотки тепловых сетей устанавливаются для защиты прокладываемых внутри них трубопроводов с горячей водой и паром от потери тепла, соприкосновения с подземными водами, агрессивной химической средой и возникновения коррозии. Лотки теплосетей необходимы для обеспечения теплоснабжения между источником тепла (трубой) и потребителем. Возводимые каналы и тоннели из ЖБИ лотков могут быть проходными, полупроходными и непроходными. Изделия монтируются совместно с плитами перекрытия либо плитами днища канала. Возможно создание конструкции из двух лотков, когда нижний лоток накрывается не плитой, а другим перевернутым лотком, после чего изделия закрепляются швеллером. Каналы и тоннели тепловых сетей из железобетонных лотков отличаются высокой несущей способностью, их можно устанавливать в районах с высокой сейсмической активностью, на слабом грунте, в местах образования грунтовых вод.

Конструкция железобетонных лотков имеет четыре вида сечения:

  • П-образное
  • Трапециевидное
  • Параболическое
  • С круглым желобом (или U-образное)

Такая форма ЖБИ изделий обусловлена их функционалом - она надежно защищает расположенные внутри лотка трубопроводы и электрические кабели от обвалов грунта, механических повреждений и коррозии, создавая герметичное пространство внутри конструкции, а также не позволяет атмосферным осадкам покинуть свое русло при их отводе и транспортировке. Сборный железобетонный короб из лотка и плиты покрытия (крышки) помогает быстро добраться до поврежденного участка трубопровода или кабеля при проведении ремонтных работ. Регулярное техническое обслуживание инженерных коммуникаций также станет менее затратным благодаря возможности просто отодвинуть плиту покрытия лотка, вместо того, чтобы разрывать всю траншею.



Для заказа железобетонных лотков с доставкой в любую точку РФ звоните +7 (495) 648-55-57



Стандарты маркировки железобетонных лотков

Широкое разнообразие видов железобетонных лотков приводит к не менее разнообразным вариантам их маркировки. Согласно ГОСТ 9537-2016, маркировка ЖБИ изделий должна состоять из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например, Л, ЛК, ЛУ, ЛВС и так далее. После буквенных индексов следуют цифровые, которые могут обозначать типоразмер (порядковый номер) изделия, его длину, ширину, высоту, допустимую вертикальную нагрузку, и, в редких случаях, последней цифрой через тире обозначается тип элемента по армированию. Вторая группа маркировки железобетонных лотков содержит информацию о дополнительных свойствах изделия, например, буква «а» означает что изделие оснащено закладными деталями, буква «д» - что лоток является доборным элементом, буква «н» в маркировке угловых лотков характеризует что отверстие выреза в изделии расположено зеркально и пр.

Основные характеристики железобетонных лотков

Изготавливаются железобетонные лотки из тяжелого бетона класса не ниже В15 (М200) по прочности на сжатие. Данный класс бетона характеризуется высокой трещиностойкостью, поэтому ЖБИ лотки могут быть использованы в зонах с высоким уровнем грунтовых вод и в регионах, где часто бывают резкие перепады температур или большая сейсмическая активность. Класс морозостойкости и водонепроницаемости назначается в зависимости от гидрогеологических условий в месте монтажа ЖБИ конструкции, однако эти показатели должны быть не ниже F75 и W4. Водопоглощение бетона составляет 5% от общей массы изделия.

Армируются железобетонные лотки с помощью сварных сеток и пространственных каркасов из стали класса A-I и A-III в соответствии с ГОСТ 6781-82, а также из проволоки класса BpI в соответствии с ГОСТ 6727-80. Для изготовления закладных элементов в железобетонных лотках принимается прокатная сталь Вст3кп2 в соответствии с ГОСТ 380-71, а для изготовления анкерных деталей - сталь класса A-III в соответствии с ГОСТ 5781-82. Монтажные петли принято изготавливать из стали класса A-I марки Вст3сп2. Все металлические элементы в обязательном порядке проходят антикоррозийную обработку, что позволяет продлить срок службы железобетонных лотков в условиях агрессивной среды.

Для изготовления бетонной смеси используются следующие составляющие: цемент, выступающий в роли вяжущего вещества; вода; щебень, песок или керамзит, в качестве наполнителя; различные присадки, увеличивающие прочность материала. Чтобы повысить стойкость лотковых элементов к механическим и химическим воздействиям, их покрывают специальным полимерным раствором, который повышает износостойкость изделия и улучшает его химическую структуру. Отпускная прочность бетонной смеси в зимний период составляет 90%, а в летний период - 70%.

Дополнительная обработка железобетонных лотков мастикой еще больше увеличивает показатель их устойчивости к коррозии. Опытные строители рекомендуют применять мастику для обработки всех швов конструкции, а также в местах предположительного попадания влаги, даже если железобетонное изделие используется не для обустройства водоотвода. Для подземных конструкций применяется битумная мастика с наполнителем, а для наружных используется покрытие битумом в несколько слоёв.

Значительный вес железобетонных лотков - большой плюс при их установке в районах с постоянными сильными ветрами, близко расположенными грунтовыми водами, а также в местах, где существует большая вероятность наводнений и сезонных ливней. Поскольку применение ЖБИ лотков очень разнообразно, наш каталог содержит огромный выбор данных изделий для создания сборной конструкции любого типа и назначения.



Для быстрого оформления заказа железобетонных лотков, заполните заявку через виджет и отправьте нам. Мы свяжемся с Вами в течение 15 минут и огласим итоговую стоимость изделий.



Сферы применения железобетонных лотков

Современное строительство большинства объектов невозможно представить без использования железобетонных лотков. С помощью этих ЖБИ изделий удобно сооружать дренажные и водоотводные системы, прокладывать канализационные трубы и трубы водоснабжения, проводить силовые кабели и кабели связи.

Высокая прочность железобетонных лотков позволяет применять их при строительстве:

  • Автомобильных и железных дорог
  • Взлетно-посадочных полос аэродромов
  • Жилых многоэтажных зданий
  • Частных домов и коттеджей
  • Парковых зон и зон отдыха
  • Гаражных комплексов и парковок
  • Зданий коммерческого назначения
  • Промышленных объектов
  • Гидротехнических сооружений

Железобетонные лотки с маркировкой «Л» считаются изделиями общего назначения. Обычно их применяют с целью строительства гидротехнических сооружений, таких как: водоотводные каналы, предназначенные для отвода дождевых, ливневых и грунтовых вод с территорий автомобильных дорог, автостоянок, гаражей, взлетно-посадочных полос аэродромов, пешеходных зон, грузовых терминалов, заправочных станциях, различных площадок, промышленных зон и других местах, где отсутствует постоянное и интенсивное движение автотранспорта.

Прикромочные железобетонные лотки с маркировкой «Б1» устанавливают в тех местах проезжей части, где необходимо обеспечить своевременный отвод поверхностных стоков. Монтаж данных изделий осуществляется на стыке кромки обочины и проезжей части (отсюда и название лотка), расположенной вдоль дорожного полотна. Лотки «Б1» являются важнейшим и неотъемлемым элементом автомобильной дороги, который обеспечивает более длительную сохранность дорожного и земляного полотна, защищает от разрушения и вымывания, повышает уровень безопасности на дороге и способствует увеличению сроков проведения межремонтных работ.

Телескопические железобетонные лотки с маркировкой «Б-6» и «Б-7» используются для создания водоотвода при строительстве дорожно-мостовых строений, обустройстве придорожных территорий, а также для отвода ливневых вод в гражданском строительстве. Монтаж изделий осуществляется на склонах насыпей, что обеспечивает транспортировку талых и дождевых вод в более пониженные места. Принцип монтажа данных изделий заключается в том, что каждый предыдущий лоток вставляется в последующий благодаря трапециевидной форме изделий. Вместе с телескопическими лотками устанавливают специальные блоки упора, которые выполняют укрепительную функцию, тем самым достигается максимальная прочность и надежность сборной конструкции.

Дренажные железобетонные лотки с маркировкой «МПЛ» и «МШЛ» необходимы для отведения и последующей транспортировки сточных вод от фундаментов и цокольных этажей зданий, а также для удаления лишней воды с проезжих частей. Изделия отличаются высокой прочностью, надежностью и долговечностью. С помощью дренажных лотков осуществляется обустройство системы линейного дренажа на больших площадях для отвода талых и дождевых вод.

Кроме вышеперечисленных сфер применения, водоотводные лотки применяются при строительстве многоэтажных подземных парковок, наземных парковочных площадок, промышленных зданий, производственных объектов, а также при обустройстве кровли у некоторых зданий.

Кабельные железобетонные лотки с маркировкой «УБК» и «УБС», П-образной формы сечения, предназначены для защиты кабелей, проводов, трубопроводов и магистралей от воздействия негативных факторов природного и техногенного характера. Используются данные изделия при прокладке инженерных сетей, укладке электрокабелей подстанций с трансформаторами, строительстве теплотрасс, канализационных линий, линий телекоммуникационной связи, объектов гидротехнического назначения, различных каналов и тоннелей, парковочных комплексов и даже при обустройстве террас. Применение кабельных лотков осуществляется в дорожном, промышленном, коммерческом и жилищном строительстве, а также коммунальной и энергетической сфере. Монтируются изделия как на поверхности, так и под землей, в сухих, сыпучих и зыбких грунтах, в местах с грунтовыми водами, а также районах с повышенной сейсмической активностью до 9 баллов по шкале Рихтера. После окончания монтажа железобетонный лоток накрывают специальной плитой покрытия.

Железобетонные лотки для тепловых сетей с маркировкой «ЛК» помогают создать необходимый уровень теплоизоляции при прокладке городских и промышленных коммуникаций. Лотки теплосетей устанавливают в грунт на заранее подготовленную песчаную подушку, после чего внутрь лотков укладывают трубы. Для фиксации нижней части трубопровода можно дополнительно использовать специальные опорные подушки. Поверх лотков укладывают плиты покрытия, выполняющие роль крышки короба. Лотки тепловых сетей актуальны для применения в частном и жилом строительстве, когда необходимо соединить несколько зданий и отдельно стоящую котельную, а также при обустройстве подземных парковок и строительстве оранжерей. Данные изделия обеспечивают высокий уровень безопасности, максимальное увеличение сроков службы, проложенных по ним трубопроводов, и быстрый доступ к коммуникациям для проведения технического обслуживания или ремонтных работ.

Без использования железобетонных лотков не обходится практически ни одна стройка. Изделия применяются при строительстве жилых домов, автомобильных и железных дорог, тепловых сетей, промышленных объектов и тд. Использование ЖБИ лотков гарантирует удобство, надежность и высокий уровень защиты любой обустраиваемой системы.



Купить лотки для любого строительного проекта можно на нашем сайте ЖБИ, воспользовавшись удобным каталогом или быстрым поиском по товарам. Для консультации звоните +7 (495) 648-55-57



Производство железобетонных лотков

Производством железобетонных лотков занимаются официальные ЖБИ заводы, дилерами которых мы являемся. Каждый завод-производитель ЖБИ, с которым мы сотрудничаем, оснащен высокоэффективным оборудованием, что позволяет контролировать весь технологический процесс на любой стадии изготовления. С учетом того, что железобетонные лотки выполняют важную защитную функцию, и им необходимо выдерживать значительные нагрузки в течение длительного времени, в процессе производства уделяется большое внимание качественным и прочностным характеристикам данных изделий.

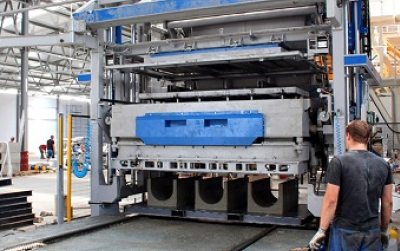

В настоящее время различают два основных способа изготовления железобетонных лотков. К более современному и практичному относится метод прессования, а метод вибролитья считается более старым и более затратным, занимающим больше времени. Метод вибролитья основан на том, что после заливки бетонной смеси в металлическую форму, она помещается на вибростол для дальнейшего уплотнения вибрированием. После уплотнения, застывания и полного высыхания, изделие получает наибольшую плотность бетона по периметру и краям, однако в середине плотность будет меньше. В силу этого метод вибролитья на сегодняшний момент используется крайне редко.

Лотки железобетонные Метод прессования заключается в том, что на первоначальном этапе из стали, соответствующей требованиям ГОСТ, изготавливается пространственный арматурный каркас. Далее стальной каркас и закладные элементы помещают внутрь металлической формы. В данном случае особую важность приобретает правильное расположение арматуры. При ее сдвиге существует риск выступа металлических элементов на поверхность лотка, что существенно увеличивает риск возникновения коррозии. Кроме того, неправильное размещение арматуры может сильно повлиять на прочность ЖБИ изделия. Для оптимального размещения арматуры в формовочной емкости используются специальные пластиковые центровочные кольца.

После этой процедуры готовится бетонная смесь и заливается в формовочную емкость с подготовленной арматурой. При этом активируется режим вибрации. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового изделия. Для повышения прочности готового изделия в период нахождения заготовки в формовочной емкости осуществляется ее пропаривание. Это процесс представляет собой медленное нагревание камер, где находится заготовка до температуры 50-70 градусов, выдерживание при этой температуре и медленное естественное остывание до температуры окружающей среды. Такая процедура позволяет существенно улучшить процесс схватывания бетонной смеси и избежать трещин при высыхании.

Состав бетонной смеси включает такие компоненты, как:

  • Вода
  • Цемент
  • Заполнитель (песок, щебень, гравий или керамзит)
  • Специальные присадки, которые влияют на прочность ЖБИ и устойчивость к внешним воздействиям



Специальные присадки, которые добавляют в бетонную смесь, делают изделия устойчивыми к электрической коррозии и климатическим изменениям местности, повышают водонепроницаемость, а также защищают от разрушения в результате воздействия химических веществ.



После процесса застывания, через рабочие проушины железобетонный лоток извлекается из формовочной емкости и проводится его приемка. Осуществляется визуальный осмотр на предмет выявления дефектов бетонной поверхности, трещин, выступающей арматуры, наплывов бетона на торцевых частях. После этого изделие может быть покрыто защитным полимерным составом.

Особое внимание при производстве лотков уделяется защитному слою бетона. Защитный бетонный слой помогает защитить арматуру, находящуюся внутри изделия, от промерзания и коррозии. Поэтому при толщине изделия от 100 мм, предполагается наличие защитного слоя бетона толщиной не менее 15 мм, а при толщине изделия от 200 мм - защитный слой должен быть не менее 20 мм и так далее. Железобетонный лоток не должен содержать видимых дефектов (трещин, сколов, наплывов), а также обнаженных частей арматуры.

Бетон, из которого изготавливаются данные изделия, характеризуется высокой трещиностойкостью, поэтому железобетонные лотки можно использовать в регионах с резкими перепадами температур и повышенной сейсмической активностью до девяти баллов по шкале Рихтера. Состав бетонной смеси позволяет применять железобетонные лотки в различных климатических поясах, в том числе от -40 до +60 градусов по шкале Цельсия. Высокая водонепрницаемость ЖБИ изделий допускает их применение даже в заболоченных и низинных местностях.

Изготовление железобетонных лотков осуществляется в соответствии с правилами и инструкциями ГОСТ. Алгоритм процесса изготовления следующий:

  • Металлическая форма (опалубка) смазывается водоотталкивающим составом
  • Собирается арматурная сетка и прочно фиксируется в металлической форме
  • Замешивается бетонная смесь требуемого состава и заливается в подготовленную форму
  • Форма помещается на стол с вибрационной установкой, с помощью которой осуществляется уплотнение бетонной смеси до её равномерного распределения. Благодаря утряске выходят и пузырьки с воздухом.
  • После достаточного уплотнения бетонной смеси осуществляется сушка изделия в термической установке или тепловой камере
  • Когда бетонный раствор затвердеет и наберет необходимый уровень прочности, изделие извлекают из металлической формы и отправляют на склад для последующего хранения или транспортировки

В производстве и эксплуатации немаловажным документом является технический паспорт или сертификат качества, в котором прописывается маркировка изделия, дата производства, номер партии и количество изделий в ней, наименование завода-производителя ЖБИ, марка и прочность бетона, вес готового изделия, а также ГОСТ, в соответствии с которым изготавливались железобетонные лотки. Кроме этого, на боковую сторону изделия наносится специальный маркировочный знак - штамп ОТК.

Преимущества использования железобетонных лотков

Лотки из железобетона обладают такими полезными свойствами, как:

  • Защита расположенных внутри лотков трубопроводов и кабелей от попадания влаги и, как следствие, возникновения коррозии, которая способна вывести из строя инженерные сети и привести к печальным затратным последствиям
  • Защита от агрессивной химической среды - в грунте часто содержатся различные химически активные элементы, которые оказывают пагубное воздействие на трубы и электрические кабели, а железобетонные лотки в обязательном порядке проходят обработку специальными растворами и соединениями, которые препятствуют агрессивному воздействию
  • Абсолютная герметичность сборной конструкции из лотковых элементов позволяет защищать инженерные коммуникации от потери тепла и попадания внутрь конструкции грунтовых вод, что особенно актуально при подземной прокладки тепловых сетей
  • Устойчивость к перепадам температур позволяет применять железобетонные лотки как под землей, так и на открытой поверхности, что играет немаловажную роль при обустройстве системы водоотвода, так как изделия не будут разрушаться от сильных морозов или резких скачков температуры
  • Быстрый ремонт и удобное техническое обслуживание. Благодаря универсальной конструкции железобетонных лотков, замена поврежденной части трубопровода или проведение плановых работ не будут требовать аренды специального оборудования или денежных затрат

Компания «ДСК-Столица» предлагает своим покупателям огромный выбор железобетонных лотков с доставкой в любую точку РФ. В нашем каталоге представлен широкий ассортимент изделий всех типоразмеров для любых проектов. Мы всегда стараемся обеспечить для Вас самые выгодные цены, самую быструю доставку и самую качественную ЖБИ продукцию, изготовленную в соответствии с действующими стандартами ГОСТ.
